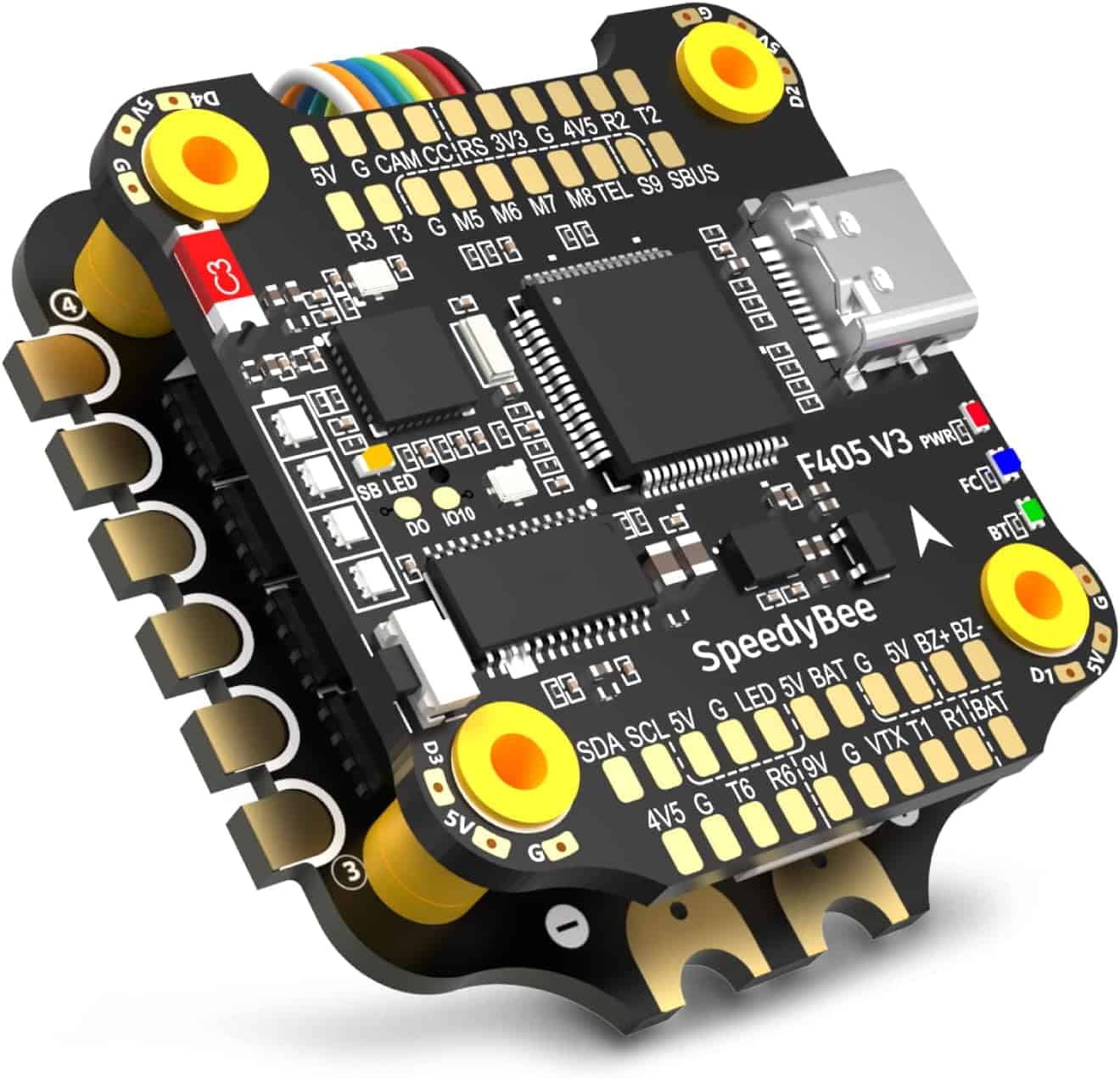

Що таке польотний стек (FC + ESC)?
Польотний стек — це комплект електроніки, який формує основу керування FPV-дроном. У більшості сучасних збірок він складається з двох основних модулів:
Контролер польоту відповідає за обробку сигналів, стабілізацію дрона та взаємодію з периферією. Він отримує дані з гіроскопа, акселерометра, приймача, GPS, відеосистеми та інших модулів, після чого передає команди на ESC. |
 |
ESC відповідає за силову частину. Він отримує сигнали від контролера польоту та керує швидкістю обертання моторів. У FPV-дронах найчастіше використовують ESC 4-в-1, тобто одну плату, яка керує всіма чотирма моторами квадрокоптера. Такий формат зручний для серійних збірок, ремонту та швидкої заміни електроніки.
Готовий стек FC + ESC зручний тим, що обидві плати вже підібрані між собою за сумісністю. Вони зазвичай мають відповідний шлейф, однаковий монтажний формат і зрозумілу схему підключення. Це зменшує кількість проводів у рамі, спрощує монтаж і знижує ризик помилки під час складання.
Чому польотний стек є критично важливимд ля FPV-дронів?
Електроніка FPV-дрона має працювати стабільно, передбачувано та витримувати навантаження у складних польових умовах. Польотний стек впливає на те, наскільки швидко дрон реагує на команди, як стабільно працюють мотори, чи вистачає живлення для периферії та наскільки зручно буде обслуговувати платформу після встановлення.
Для технічних команд важливі такі параметри:
- стабільна робота під навантаженням;
- запас по струму ESC;
- підтримка потрібного акумулятора;
- достатня кількість UART-портів;
- зрозуміла схема підключення;
- сумісність із поширеними прошивками;
- зручність ремонту та заміни;
- наявність виходів живлення для відеосистеми, приймача та GPS.
Якщо стек використовується у FPV-дронах для військових, службових, навчальних, моніторингових або спеціалізованих задач, важливо не економити на критичних характеристиках. Невідповідність ESC, нестача UART або слабке живлення периферії можуть створити проблеми ще на етапі збірки або налаштування.

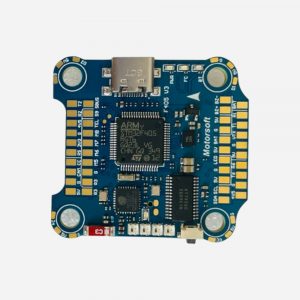

За що відповідає контролер польоту?
Контролер польоту — це центральний модуль дрона. Саме він визначає, як платформа реагує на команди пілота, як стабілізується в повітрі та як взаємодіє з підключеними модулями.
До контролера польоту можуть підключатися:
- приймач керування ELRS, TBS Crossfire, FrSky або інша система;
- аналогова або цифрова відеосистема;
- GPS-модуль;
- телеметрія;
- бузер;
- світлодіоди;
- компас;
- датчики напруги та струму;
- інші модулі FPV-збірки.
Особливо важливі кількість UART-портів, якість живлення, доступність документації та зручність підключення. Якщо планується встановлення GPS, цифрової відеосистеми, телеметрії або інших модулів, контролер має мати достатній запас портів.
У характеристиках контролера варто звертати увагу на процесор, підтримку прошивки, наявність BEC 5 V / 9 V, розводку контактів і монтажний формат. Для простих FPV-збірок може бути достатньо базового контролера, а для складніших платформ краще обирати FC із більшою кількістю портів і кращим запасом по живленню.
За що відповідає ESC?
ESC, або Electronic Speed Controller, керує моторами дрона. Він отримує команди від контролера польоту та змінює оберти кожного мотора. Від ESC залежить стабільність роботи силової частини, реакція на газ і здатність системи витримувати пікові навантаження.
Основні параметри ESC:
- максимальний струм;
- підтримувана напруга акумулятора;
- запас по навантаженню;
- прошивка ESC;
- якість охолодження;
- сумісність з моторами та пропелерами.
Струм ESC — один із найважливіших параметрів. У польотних стеках часто зустрічаються ESC на 35 A, 45 A, 50 A, 55 A, 60 A, 65 A або більше. Для легких дронів може вистачати меншого струму, а для 5-дюймових FPV-дронів під 6S краще мати запас.
У польових умовах запас по струму важливий не тільки для продуктивності, а й для надійності. Якщо ESC постійно працює близько до межі своїх можливостей, він сильніше нагрівається, гірше переносить пікові навантаження та має більший ризик виходу з ладу.
Які основні характеристики польотного стека?
Щоб правильно обрати стек для FPV-дрона, потрібно оцінювати його як частину всієї збірки. Стек має відповідати рамі, акумулятору, моторам, пропелерам, відеосистемі, приймачу та задачам платформи.
1. Процесор контролера польоту
Процесор впливає на продуктивність контролера та можливості роботи з прошивкою. У FPV-стеках часто використовуються контролери на базі F405, F722, H743 та інших процесорів.
F405 — популярний варіант для стандартних FPV-збірок. Такі контролери підходять для багатьох 5-дюймових дронів, навчальних платформ і базових конфігурацій.
F722 — продуктивніший варіант, який часто обирають для складніших збірок. Він може бути зручнішим, якщо потрібно більше портів і запасу для сучасних функцій.
H743 — потужніший клас контролерів, який частіше використовують у long range, професійних або складніших платформах з великою кількістю периферії.
Важливо оцінювати не тільки процесор, а й конкретну плату. Два контролери з однаковим процесором можуть відрізнятися кількістю UART, якістю живлення, наявністю барометра, схемою підключення та зручністю ремонту.
2. Струм ESC
Струм ESC потрібно підбирати під мотори, пропелери, акумулятор і стиль використання платформи. Для потужних моторів, великих пропелерів і роботи під високим навантаженням потрібен більший запас по струму.
Для 5-дюймових FPV-збірок часто обирають ESC із запасом, особливо якщо використовується 6S-акумулятор. Для компактних платформ важливіші менша вага та відповідний монтажний розмір, але запас по струму все одно не можна ігнорувати.
Недостатній запас ESC може призвести до перегріву, нестабільної роботи моторів або пошкодження плати під час пікових навантажень.
3. Підтримувана напруга
Польотний стек має відповідати акумулятору. У характеристиках зазвичай вказують підтримку 3S, 4S, 6S, 8S або діапазон, наприклад 3S–6S.
Якщо стек розрахований тільки на 4S, його не можна підключати до 6S-акумулятора. Перевищення допустимої напруги може пошкодити ESC, контролер польоту або підключену периферію.
Якщо стек підтримує 3S–6S, його можна використовувати з акумуляторами в межах цього діапазону. Але потрібно також враховувати мотори, пропелери та загальне навантаження на ESC.
4. Монтажний розмір
Монтажний розмір визначає, чи можна встановити стек у конкретну раму. Найпоширеніші формати:
| Монтажний розмір | Де найчастіше використовується | Особливості |
| 20×20 мм | Компактні FPV-дрони, легкі збірки | Менший розмір і вага, але потрібно уважно перевіряти струм ESC і кількість портів |
| 25.5×25.5 мм | Компактні рами, AIO-рішення | Підходить не для всіх рам, важливо перевіряти отвори кріплення |
| 30.5×30.5 мм | 5-дюймові FPV-дрони, long range, потужніші збірки | Більше місця для контактів, часто кращий запас по струму та зручніший монтаж |
Перед купівлею потрібно перевірити, який монтаж підтримує рама. Якщо отвори не збігаються, встановлення буде складним або потребуватиме адаптерів.
5. UART-порти
UART-порти потрібні для підключення приймача, GPS, телеметрії, цифрової відеосистеми та інших модулів. Для простої FPV-збірки може вистачити мінімальної кількості портів. Але для складнішої платформи краще мати запас.
Перед вибором стека варто одразу скласти список модулів, які потрібно підключити:
- приймач керування;
- GPS;
- цифрова або аналогова відеосистема;
- телеметрія;
- компас;
- додаткові датчики.
Якщо UART-портів не вистачить, доведеться відмовлятися від частини функцій або шукати складні схеми підключення. Для технічних команд, які збирають або обслуговують багато FPV-платформ, краще обирати стеки з достатнім запасом портів і зрозумілою документацією.
6. Живлення 5 V та 9 V
BEC 5 V і 9 V потрібні для живлення периферії. Вихід 5 V часто використовується для приймача, GPS, світлодіодів або датчиків. Вихід 9 V зазвичай потрібен для відеопередавачів або цифрових відеосистем.
Стабільне живлення важливе для якості відео, роботи приймача та надійності дрона. Якщо живлення нестабільне або не має достатнього запасу, можуть виникати перешкоди, збої відеосигналу або проблеми з периферією.
Для польового використання краще обирати стек, у якому живлення периферії реалізоване з запасом. Це спрощує підключення обладнання та зменшує ризик нестабільної роботи під навантаженням.
Як обрати польотний стек для FPV-дрона?
Найкращий спосіб обрати польотний стек — підбирати його під конкретну збірку, а не окремо від інших компонентів. Стек має відповідати типу дрона, рамі, акумулятору, моторам, пропелерам, відеосистемі та приймачу.
Таблиця вибору польотного стека
| Тип FPV-платформи | Який стек обирати | Що перевірити перед купівлею |
| Компактний FPV-дрон | 20×20 мм або 25.5×25.5 мм | Вага, монтаж, напруга, струм ESC, кількість портів |
| 5-дюймовий FPV-дрон | 45–65 A, 4S/6S, Betaflight | Акумулятор, мотори, пропелери, BEC, UART, відеосистема |
| Long range-платформа | Стек з більшою кількістю UART і стабільним живленням | GPS, телеметрія, INAV/Betaflight, приймач, BEC 5 V / 9 V |
| Навчальна або тренувальна платформа | Надійний стек зі зрозумілою схемою підключення | Простота налаштування, доступність документації, ремонтопридатність |
| Потужна або професійна збірка | ESC із великим запасом по струму, продуктивний FC | Сумісність із моторами, акумулятором, прошивкою та периферією |
Поширені помилки при виборі польотного стека
Найчастіше проблеми виникають не через сам стек, а через неправильний підбір під конкретну збірку. Щоб уникнути несумісності, потрібно перевіряти кілька критичних параметрів.
1. Вибір ESC без запасу по струму
ESC не повинен працювати на межі можливостей. Під час різких маневрів мотори можуть короткочасно споживати більше струму. Якщо запасу немає, ESC перегрівається і може вийти з ладу.
2. Невідповідність напруги акумулятора
Перед підключенням акумулятора потрібно перевірити підтримувану напругу. Стек для 4S не можна використовувати з 6S, якщо виробник не вказав таку підтримку.
3. Неправильний монтажний розмір
Перед купівлею потрібно перевірити отвори в рамі. Якщо стек має монтаж 30.5×30.5 мм, а рама підтримує тільки 20×20 мм, встановити його без адаптерів не вийде.
4. Нестача UART-портів
Якщо планується GPS, цифрова відеосистема, телеметрія або інші модулі, портів має бути достатньо. Краще мати невеликий запас, ніж потім обмежувати функціональність дрона.
5. Ігнорування живлення відеосистеми
Для відеосистеми важливе стабільне живлення. Якщо на стеку немає відповідного виходу або BEC має недостатній запас, можуть виникати перешкоди, збої або нестабільна робота обладнання.
6. Вибір без урахування ремонту
Важливо враховувати не тільки характеристики, а й зручність ремонту. Якщо схема підключення складна, контакти розташовані незручно або немає документації, заміна чи ремонт можуть зайняти більше часу.
Висновок
Польотний стек для FPV — це основа електроніки FPV-дрона, яка поєднує керування польотом і роботу моторів. Для військових, волонтерських і технічних команд важливо підбирати стек не за одним параметром, а під конкретну платформу: раму, акумулятор, мотори, пропелери, відеосистему, приймач і додаткову периферію.
Найважливіші параметри при виборі — підтримувана напруга, струм ESC, монтажний розмір, процесор контролера, кількість UART-портів і живлення 5 V / 9 V. Для 5-дюймових FPV-дронів важливий запас по струму та підтримка 4S або 6S, для long range-платформ — кількість портів і стабільне живлення, для компактних збірок — розмір і вага.
