FPV-окуляри: класифікація, вибір і використання

FPV-окуляри (гарнітури FPV) — це головний елемент системи польоту від першої особи, який забезпечує пілоту повне візуальне занурення в політ дрона. Саме через окуляри пілот бачить світ очима дрона, ніби сам «літає в небі», що створює ефект присутності і дає змогу миттєво реагувати на зміну обстановки. FPV-окуляри є ключовим елементом для фрістайлу, перегонів, кінозйомок і далекі польоти – вони дозволяють точно керувати коптером на великій швидкості, пролітати між перешкодами та знімати стабільні відео з першої особи.

Призначення FPV-окулярів

Основна мета FPV-окулярів – передати пілоту прямий відеопотік з камери на борту дрона в реальному часі. Система працює так: відеокамера з відеопередавачем (VTX) на дроні транслює зображення, а окуляри з вбудованим приймачем (VRX) приймають цей сигнал і виводять картинку на дисплей всередині гарнітури. Завдяки цьому пілот бачить навколишній простір із перспективи дрона й може точно маневрувати. FPV-окуляри незамінні при виконанні акробатики (фрістайл), гонок на швидкість (де кожна мілісекунда на рахунку), висотних та довготривалих польотів, а також при зйомці відео в кіношному стилі. У порівнянні з польотом за візуальною лінією зору (LOS), FPV-польоти набагато видовищніші та дають більший контроль над дроном.

Класифікація FPV-окулярів

FPV-окуляри можна класифікувати за кількома ознаками:

• Аналогові vs цифрові системи. Аналогові FPV-окуляри працюють на стандартній 5.8 ГГц смузі з передачею відео у форматі аналогового сигналу. Ці системи найдешевші і мають широку екосистему: існує багато сумісних камер, передавачів (VTX), антен та модулів-приймачів. Серед їхніх переваг – низька вартість комплекту і мінімальна затримка відеосигналу (0–30 мс), що критично для динамічних польотів. Недоліком аналогових систем є низька роздільна здатність (зазвичай 480p–720p), шумова картинка (зернистість) та схильність до перешкод: при слабкому сигналі зображення може значно псуватися. У аналогових окулярів є DVR, але він записує відео таке ж низької якості й із шумами. Аналогові окуляри ідеально підходять для новачків, бюджетних збірок і тих пілотів, хто хоче просту, надійну систему без великих витрат.

  Цифрові FPV-окуляри використовують передачу відео у цифровому форматі через цифрові відеосистеми (наприклад, DJI FPV, Walksnail Avatar, HDZero). Вони забезпечують високу роздільну здатність зображення (HD або Full HD) і кращу якість картинки без цифрових шумів. Відео зазвичай передається стисненим потоком із високою частотою кадрів (60–100 FPS), що дає плавне зображення. Багато цифрових окулярів мають вбудований DVR високої якості (навіть FullHD-запис). Серед інших переваг – стабільна робота на великих відстанях завдяки адаптивній корекції сигналу і можливість перегляду відео в реальному часі на зовнішньому моніторі чи телефоні. Проте цифрові системи значно дорожчі, їхній відеокомплект (окуляри, модуль VTX, камера) коштує суттєво більше. Крім того, кожна цифрова система часто сумісна тільки зі своєю екосистемою: наприклад, окуляри DJI працюватимуть лише з DJI-передавачами, а інші системи з ними не поєднати без спеціальних адаптерів. Walksnail Avatar і HDZero – сучасні альтернативи DJI: Walksnail пропонує ширшу сумісність з різними передавачами, а HDZero – відкриту систему з дуже низькою затримкою і можливістю роботи у режимі аналогового сигналу. Цифрові окуляри вибирають ті, хто прагне максимальної якості зображення, стабільної передачі та займається аерозйомкою і кіношутингом.

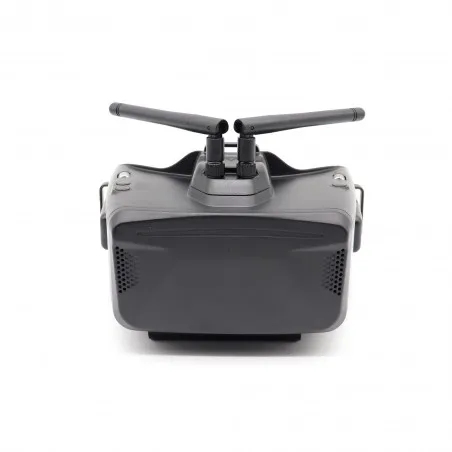

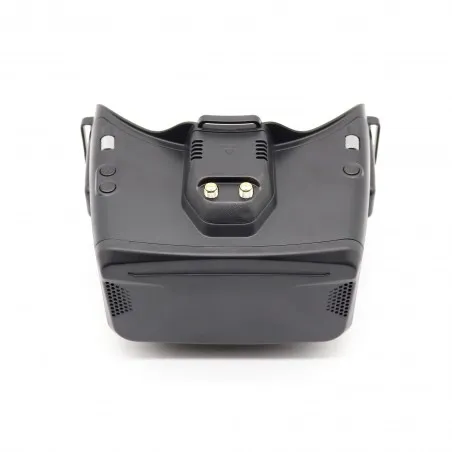

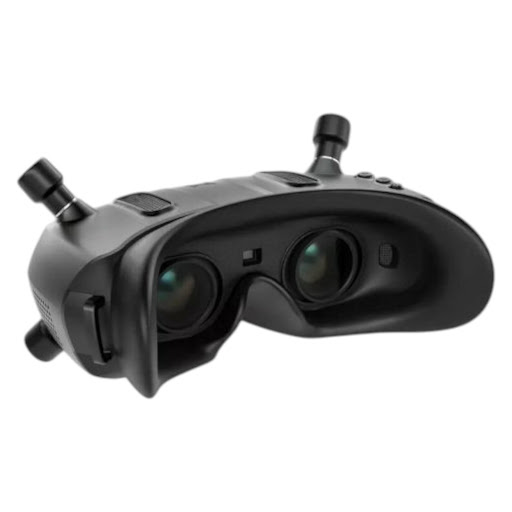

• За форм-фактором (окуляри vs шоломи). Є два основні типи гарнітур: FPV-окуляри (бинокулярні) та FPV-шоломи (іноді називають «окуляри-бокс»). Окуляри мають два маленьких дисплеї – по одному на око – та щільно прилягають до обличчя. Вони компактні, легкі (менші розміри та вага), їх зручно брати з собою і легше транспортувати. Багато моделей окулярів мають регулювання міжзіничної відстані (IPD) та фокусування, що підвищує комфорт при різних параметрах зору. Дисплеї в окулярах часто OLED/LCOS з високою щільністю пікселів, що дає чітке зображення. Серед недоліків бінокулярних окулярів – вища ціна через складну оптику, а також обмежена «внутрішня» ємність: не всі пілоти можуть зручно користуватись ними в окулярах і при певних налаштуваннях IPD може з’являтись втома очей. FPV-шолом (монобокс) побудований на основі одного великого екрану з однією лінзою, що створює ефект панорамного зображення. Шоломи зазвичай простіші і дешевші, підходять новачкам (не вимагають точного налаштування IPD). У них великий екран, який легше сприймати, особливо на початку польоту..
• Тип дисплея (LCD vs OLED). Картинка у FPV-окулярах залежить від технології дисплея. OLED / Micro-OLED екрани дають преміальну якість зображення з насиченими кольорами, високою контрастністю та глибокими чорними тонами. Завдяки цьому на OLED-дисплеї зображення виглядає яскравіше і більш детально, але самі окуляри з OLED-екранами коштують дорожче. LCD / IPS екрани є дешевшими у виробництві і достатні для більшості польотів (особливо в аналогових системах), але вони можуть бути дещо тьмянішими з меншою контрастністю.
• Наявність DVR. Більшість сучасних FPV-окулярів оснащені DVR (Digital Video Recorder) для запису відео з польоту. У аналогових системах DVR, як правило, записує те саме «зернисте» відео, що ви бачите, включаючи перешкоди. У цифрових гарнітурах DVR фіксує високоякісне HD-відео без помітних шумів. Запис з окулярів зручно використовувати для пізнішого аналізу польоту або створення записів польотів.
• Сумісність і виробники. FPV-окуляри випускають різні виробники, і часто гарнітура сумісна тільки з певними відеосистемами. Наприклад, виробник DJI має власну лінійку цифрових окулярів, які працюють тільки з DJI-передавачами; Walksnail Avatar Goggles підтримують модулі Walksnail та деякі інші; система HDZero відкрита і за потреби може працювати в аналоговому режимі. На відміну від цифрових систем, аналогові окуляри (наприклад, Fat Shark, Skyzone, Eachine та інші бренди) сумісні з будь-яким аналоговим передавачем 5.8 ГГц і з більшістю доступних VRX-модулів, що надає широку свободу вибору компонентів.


Параметри FPV-окулярів

При виборі та налаштуванні FPV-окулярів важливо звернути увагу на ключові характеристики:

• Роздільна здатність екранів. Більша роздільна здатність дає детальніше зображення. У цифрових системах оптимальною є FullHD (1920×1080) і більше – багато HD-окулярів саме таке мають. OLED-екрани високої чіткості разом з FullHD дають найякіснішу картинку. Для аналогових систем роздільна здатність відеосигналу зазвичай обмежена стандартами (PAL: 720×576, NTSC: 720×486), тому окуляри з надзвичайно високою роздільною здатністю не дадуть відчутної переваги – достатньо 800×480 або 1280×720 пікселів.
• Співвідношення сторін. Важливо, щоб формат екрану відповідав формату камери (4:3 або 16:9), інакше зображення буде обрізане або сплющене. Більшість аналогових камер знімають у 4:3, тому окуляри з форматом 4:3 дадуть більше вертикального огляду (зручно для фрістайлу та маневрів у щільному оточенні). Камери цифрових дронів часто виводять 16:9, що забезпечує широкоформатне зображення (зручніше для перегонів і кінопольотів). Деякі окуляри дозволяють перемикатися між 4:3 і 16:9, проте це зазвичай досягається обрізанням кадру (FOV при перемиканні зменшується).
• Поле зору (FOV). FOV визначає, який за кутом огляд дає зображення в окулярах: вимірюється по діагоналі зображення. Більший кут огляду (наприклад 45–50°) створює сильніший ефект занурення та додає реалістичності польоту. Такий широкий огляд корисний для відеозйомки, польотів cinewhoop чи «лонгрейндж» дронами, де важлива панорама. Менший кут (30–40°) зменшує розмір картинки, але дозволяє легше охопити весь екран поглядом без рухів очей – це критично для гонок і технічного фрістайлу, де потрібна надзвичайна концентрація. Забагато FOV може ускладнювати читання даних OSD по краях і викликати втому очей, тому важливо знайти баланс між зануренням і практичністю.
• Тип підключення і приймачі. Більшість окулярів приймають бездротовий сигнал у діапазоні 5.8 ГГц (аналог чи цифровий). Деякі моделі мають модулі для 2.4 ГГц (наприклад, модуль Connex, TrueRC), що дозволяє використовувати інші частоти відеозв’язку. Декілька окулярів мають вбудований HDMI-вхід (HDMI-in), що дозволяє підключити гарнітуру як монітор до комп’ютера або симулятора. Також існують знімні модулі-приймачі (diversity-модулі) для аналогового сигналу: це два приймачі з власними антенами, які автоматично вибирають сильніший сигнал. Наявність відсіку під модуль робить окуляри універсальними для майбутніх апгрейдів.
• Вага та зручність. У окулярів (бинокулярних гарнітур) зазвичай менша вага і компактніші розміри, тому вони зручніші для тривалих польотів і подорожей. На відміну від них, шоломи важчі та більші, що може спричинити втому шиї при довгому використанні. Регулювання міжзіничної відстані (IPD) і фокусу також впливає на комфорт: більшість гарнітур має поворотні механізми для налаштування IPD і вбудовану фокусну лінзу. Особливо корисною є можливість регулювати фокус, що дозволяє пілотам з короткозорістю чи далекозорістю літати без звичайних окулярів.
• Затримка відеосигналу. Затримка (латентність) – це час між передачею кадру камерою і його відображенням в окулярах. У аналогових системах затримка практично нульова або дуже низька (0–30 мс), що надзвичайно важливо для швидких реакцій у гонках. Цифрові системи раніше мали більшу затримку, але сучасні технології (наприклад, HDZero) оптимізовані на мінімальну латентність. Загалом, якщо ви робите акцент на динаміці та швидкості управління (гонки/фрістайл), низька затримка переважніше, а цифрові системи використовують переваги високої чіткості та дальності, жертвуючи трохи часом відгуку.

Переваги та недоліки різних типів окулярів

• Аналогові окуляри:
  • Переваги: низька ціна системи, широкий вибір сумісних компонентів (камер, антен, модулів), велика кількість моделей окулярів з різним функціоналом, мінімальна затримка відеопотоку (0–30 мс).
  • Недоліки: обмежена роздільна здатність зображення (зазвичай 480–720p) з характерною зернистістю, вразливість до радіоперешкод (при слабкому сигналі картинка «розсипається»), обмежені можливості DVR (запис низькоякісного відео). Аналогові окуляри підходять для початківців, бюджетних збірок і швидких польотів, коли критична мінімальна затримка.
• Цифрові окуляри:
  • Переваги: висока роздільна здатність (HD/FullHD), чітке зображення без шумів, плавне відео з великою кількістю FPS (60–100 кадрів/с). Підтримка DVR для запису відео високої якості прямо в окулярах, краща робота на великих відстанях завдяки цифровій корекції сигналу.
  • Недоліки: високі ціна окулярів та відеосистеми (VTX, камера), обмежена сумісність – кожна система (DJI, Walksnail, HDZero) зазвичай працює тільки з власними компонентами, що потребує планування покупки та оновлень. Цифрові окуляри вибирають для кінозйомок, оглядових польотів та «лонгрейндж» завдань, де на перший план виходять якість і дальність.
• Бінокулярні окуляри:
  • Переваги: компактні, легкі, зручні при носінні; два окремі екрани і можливість регулювати IPD та фокус забезпечують чітке зображення і комфорт для різного зору.
  • Недоліки: дорожчі в порівнянні зі шоломами, не всі моделі зручні для людей в окулярах, можуть викликати втому очей при неправильному налаштуванні IPD. Окуляри з OLED-дисплеями дають найкращу якість картинки, але також коштують дорожче.
• Шоломи (окуляри-бокс):
  • Переваги: зазвичай дешевші, великий екран (легше сприймати відео), більше внутрішнього простору – можна використовувати з власними окулярами для зору. Простота у використанні: не потребують тонкого налаштування IPD.
  • Недоліки: важчі та громіздкі (складно транспортувати). Часто використовують LCD-екрани низької роздільної здатності, тому картинка може бути менш чіткою. Через великі розміри важче забезпечити повну герметичність до світла, іноді в шолом може проникати зовнішнє освітлення.

Рекомендації щодо вибору

• Для новачків і бюджетних збірок: рекомендуються аналогові окуляри. Вони доступні за ціною, гнучкі у налаштуванні, сумісні з різним обладнанням і мають низьку затримку. За їхньої допомоги легше навчитися FPV-польоту без значних витрат.
• Для FPV-гонок і технічного фрістайлу: пріоритет – мінімальна затримка і маневреність. Тому багато пілотів обирають аніалогові системи через їхню швидку реакцію. Також важлива зручність та легкість окулярів (щоб не відволікатися на габарити або вагу).
• Для відеозйомок та кіношутингу: головне – максимальна якість картинки і стабільний сигнал на великій відстані. Оптимальний вибір – цифрові окуляри з HD відео та вбудованим DVR. Вони забезпечують чітку картинку з високою роздільністю, що особливо цінно при створенні контенту. Наприклад, оператори часто використовують цифрові системи DJI, Walksnail чи HDZero для довготривалих кінопольотів.
• Для дальніх польотів (long-range): цифрові системи з адаптивним бітрейтом і кращою роботою на дальності дозволяють отримати стабільну картинку на значних дистанціях. Тут важливі потужний передавач та оптимізований сигнал, тому часто використовують HD-системи з підтримкою LTE або 2.4 ГГц частоти.
• Для «cinewhoop» і зйомок на малих дронах: з огляду на обмежений простір і часті потреби у високій якості відео, також доцільно обирати цифрові окуляри. Вони дають чіткіший образ навіть при менших кордонах передачі, а компактні цифрові гарнітури (Walksnail, HDZero) все частіше використовують у цих жанрах.

Загалом, для початку рекомендується аналогова система – вона проста у налаштуванні та дешевша. Коли ж потрібна підвищена якість зображення, плануєте кінозйомки або польоти на велику відстань, можна перейти на цифрову систему після накопичення досвіду та наявності відповідного бюджету. Універсальних рекомендацій не існує – все залежить від конкретних потреб пілота і характеру польотів.

Роль виробників та технологічна сумісність

На ринку FPV-окулярів діють різні виробники та технологічні екосистеми. Відомі цифрові системи – DJI FPV, Walksnail Avatar і HDZero – мають свої особливості: DJI є найпопулярнішою системою (вона закрита та дуже стабільна у використанні), Walksnail пропонує більшу відкритість і сумісність з різними пристроями, а HDZero – відкрита система з дуже низькою затримкою і навіть можливістю працювати в аналоговому режимі. Аналогові окуляри випускають багато компаній (наприклад, Fat Shark, Skyzone, Eachine, Aomway тощо); їхні продукти зазвичай сумісні між собою у межах стандарту 5.8 ГГц. При виборі окулярів слід враховувати, з якою системою ви збираєтеся літати: деякі цифрові окуляри (наприклад, сучасні HDMI-моделі) можуть підтримувати одночасно декілька стандартів (аналог, HDZero, Walksnail), що дає гнучкість. Проте важливо ретельно перевіряти сумісність: від неї залежить, чи зможете ви використовувати окуляри з вашим відеопередавачем без додаткових адаптерів.

Висновок

FPV-окуляри – незамінне обладнання для польотів від першої особи, що значно підвищує інтерактивність та видовищність управління дроном. Вони мають різні класифікації: за способом передачі сигналу (аналогові/цифрові), форм-фактором (окуляри/шоломи), типом дисплея (LCD/OLED) та іншими характеристиками (DVR, сумісність). Для вибору окулярів слід уважно оцінити головні параметри: роздільну здатність, FOV, вагу, затримку, наявність DVR та підтримку вашої системи. Аналогові окуляри хороші для новачків і змагань завдяки низькій ціні та мінімальній затримці, тоді як цифрові – для кінозйомок і польотів на дальність завдяки високій якості зображення. Оптимальне рішення залежить від конкретних завдань і бюджету. У будь-якому разі, сучасні технології FPV-окулярів продовжують розвиватися, пропонуючи все кращі можливості для іммерсивних польотів.
